高温熔块炉自动控制系统故障诊断与调试

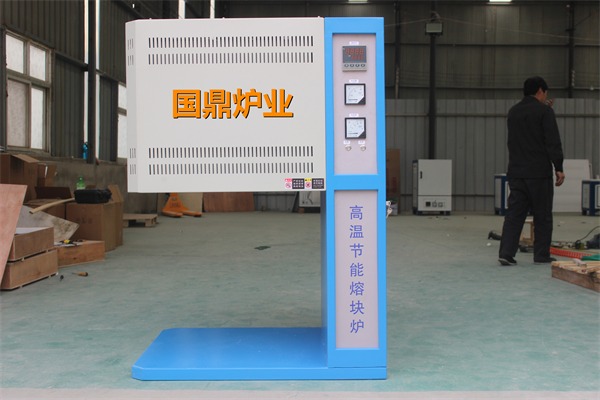

高温熔块炉作为陶瓷、玻璃及特种材料生产中的核心热工设备，其自动控制系统的稳定性直接关系到产品质量与生产安全。随着工业自动化水平的提升，现代熔块炉普遍采用PLC、工业计算机及智能仪表构建闭环控制系统，但高温、强电磁干扰及复杂工艺参数耦合等工况，使系统故障诊断与调试成为技术难点。高温熔块炉厂家河南国鼎炉业结合工程实践，系统阐述故障诊断方法与调试流程，为企业设备管理人员提供技术参考。

一、自动控制系统典型故障类型

1. 硬件层故障

传感器失效：热电偶、红外测温仪因高温辐射导致信号漂移或断路，典型表现为温度显示异常波动或固定值卡死。

执行机构卡滞：电动调节阀、变频风机因粉尘侵入或机械磨损，出现开度响应滞后或到位不停止现象。

通信中断：Profibus-DP、Modbus等现场总线受电磁干扰导致数据丢包，表现为上位机监控画面数据冻结或误报警。

2. 软件层故障

控制算法缺陷：PID参数整定不当导致温度超调（如升温阶段超调量＞50℃），或炉压波动引发工艺不稳定。

逻辑程序错误：顺序控制程序（SFC）中步序跳转条件缺失，造成设备动作混乱（如炉门未关闭即启动加热）。

人机界面（HMI）异常：触摸屏脚本错误导致参数写入失败，或历史曲线记录中断影响追溯分析。

3. 工艺耦合故障

热场分布失衡：加热元件局部老化导致炉内温差＞30℃，引发熔块成分偏析。

气氛控制失准：氧含量传感器响应滞后，使炉内还原/氧化气氛偏离工艺窗口。

二、结构化故障诊断方法

1. 分层诊断策略

物理层检测：使用万用表测量传感器供电电压（如K型热电偶需12-36V激励），校验执行机构线圈电阻（典型值50-200Ω）。

数据链路测试：通过总线分析仪捕获通信报文，定位CRC校验错误或从站响应超时。

控制逻辑验证：在PLC在线监控模式下强制变量，观察输出响应是否符合预期逻辑。

2. 专家系统辅助诊断

构建知识库：录入历史故障案例（如“升温速率骤降→加热丝断线”“炉压正偏→排烟阀卡闭”）。

开发推理引擎：基于模糊逻辑实现故障树分析（FTA），例如将“温度失控”分解为“传感器故障∨执行机构失控∨控制参数异常”。

3. 热态测试技术

伪随机信号注入：在控制回路中叠加低幅值方波扰动，通过频谱分析识别系统动态特性变化。

红外热像诊断：检测加热元件表面温度分布，定位接触不良或局部过载区域。

三、系统调试关键步骤

1. 冷态调试

I/O点对点测试：模拟输入信号（如4-20mA电流源）验证PLC通道准确性，误差应＜0.1%FS。

执行机构行程校准：通过HMI手动模式驱动阀门至0%、50%、100%开度，使用激光测距仪校验实际位移。

安全联锁验证：模拟急停信号、炉门开关状态，确认加热回路能在100ms内切断。

2. 热态参数整定

升温曲线优化：采用Cohen-Coon法整定PID参数，使温度阶跃响应上升时间≤30min，稳态误差≤±2℃。

气氛闭环调试：通过质量流量控制器（MFC）建立氧含量-燃气流量数学模型，实现±0.1%气氛精度控制。

3. 工艺适应性验证

负荷扰动测试：在额定负载的80%-120%范围内突变投料量，检验系统抗干扰能力。

长周期稳定性考核：连续运行72小时，记录温度均匀性（应≤±5℃）、能耗波动等指标。

高温熔块炉自动控制系统的可靠性依赖于硬件冗余设计、软件鲁棒性及科学的调试方法。通过建立分层诊断体系、融合先进测试技术，可显著降低非计划停机率。未来，随着数字技术的深度融合，熔块炉控制系统将向“自感知、自决策、自修复”的智能化方向发展，为高端材料制造提供更坚实的工艺保障。
